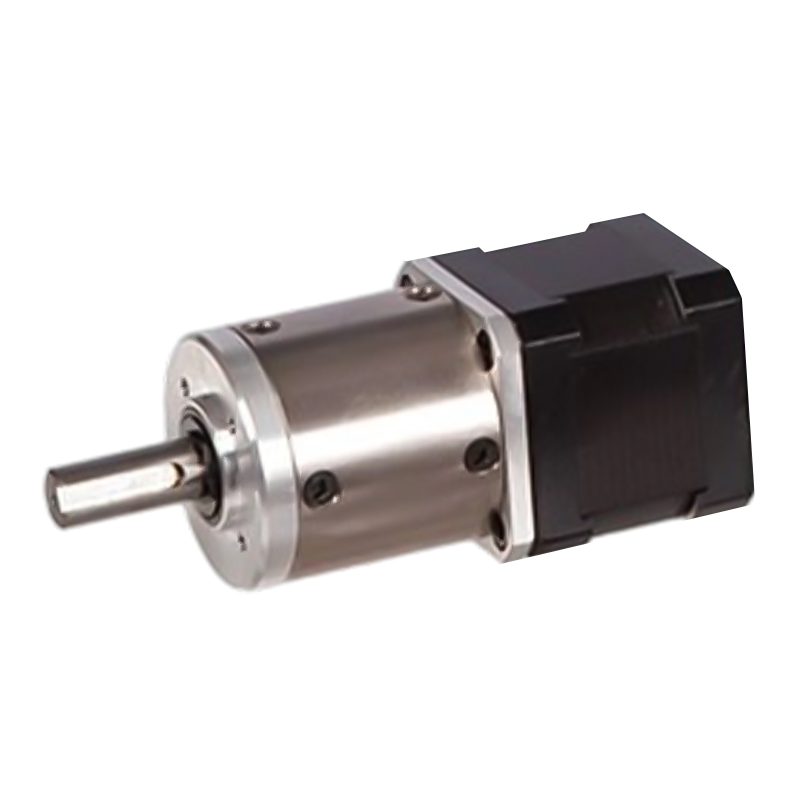

42JXGTS200K/42STH 42mm 6N.m~20N.m Motor Pelangkah Roda Gigi Planet

42JXGTS200K/42STH 42mm 6N.m~20N.m Motor Pelangkah Roda Gigi Planet

Motor roda gigi bintang berjalan hibrida 42JXGTS200K/42STH adalah unit daya berkinerja tinggi dengan diameter luar 42 mm dan rentang torsi yang diijinkan :6N.m~20N.m.
Karena karakteristiknya yang efisien dan tahan lama, ia dapat mengurangi biaya pemeliharaan dan konsumsi energi selama penggunaan, memiliki kinerja biaya tinggi, dan memiliki daya saing yang kuat di banyak bidang aplikasi yang sensitif terhadap biaya. Hal ini selanjutnya dapat membagi sudut loncatan motor stepper dan secara signifikan meningkatkan akurasi posisi sistem. Misalnya, gearbox planetary presisi dapat memiliki kesalahan menit busur serendah 0,05 menit, sehingga sangat cocok untuk mesin CNC.

  • 42JXGTS200K/42STH 42mm 6N.m~20N.m Motor Pelangkah Roda Gigi Planet

+86 0579-86817938-836

[email protected]

42JXGTS200K/42STH

Gearbox Planet 42mm

Kisaran Beban yang Diizinkan: 6N.m~20N.m

Motor Stepper Roda Gigi Planet (Bahan Roda Gigi Cincin: Logam)

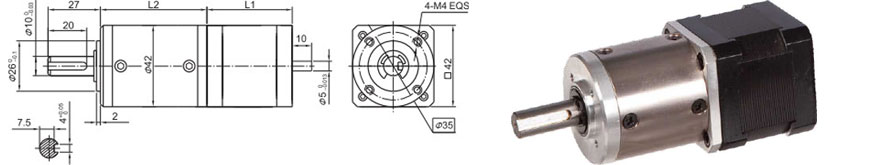

Dimensi

Gearbox Planet

Bahan cincin

Logam

Bantalan pada keluaran

Bantalan bola

Maks. Beban radial (12mm dari flensa)

≤80N

Maks. beban aksial poros

≤30N

Putaran poros secara radial (dekat flensa)

≤0,06 mm

Permainan aksial poros

≤0,3 mm

Serangan balik tanpa beban

≤1,5°

Data Teknis

Spesifikasi Motor Stepping Hibrida 42STH

Nomor Model.

Nilai Tegangan

Saat Ini/Fase

Resistensi/Fase

Induktansi/Fase

Memegang Torgue

# Prospek

Inersia Rotor

Berat

Panjang L1

Maks. Rasio Roda Gigi

Poros Tunggal

V

SEBUAH

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

Poros Tunggal, Poros Ganda B

Spesifikasi Gearbox Planet 40JXGTS200K

Rasio pengurangan

4.44

17

22

65

83

106

247

316

403

515

Jumlah rangkaian roda gigi

1

2

3

4

Panjang (L2) mm

38.2

49.7

60

70.3

Maks. torsi terukur kg. cm

60

100

160

200

Torsi yang diizinkan dalam waktu singkat kg.cm

180

300

480

600

Efisiensi%

0.9

0.81

0.73

0.66

Berat g

350

450

550

650

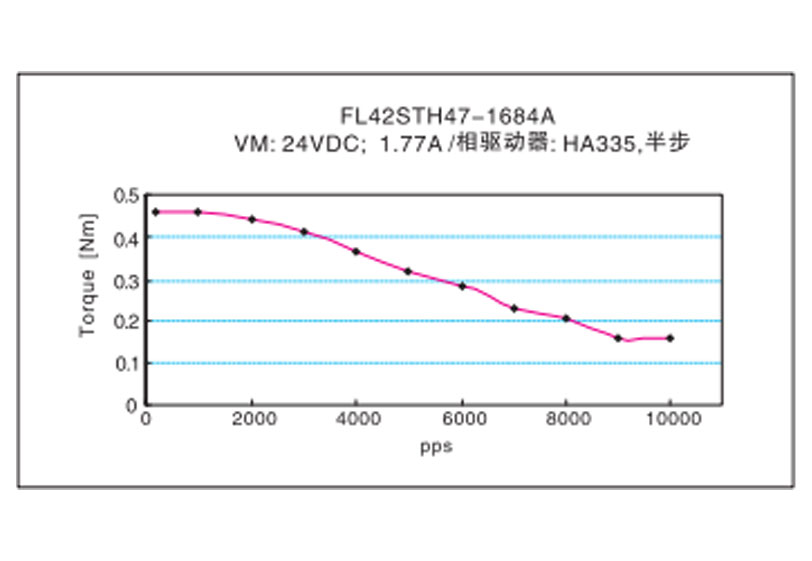

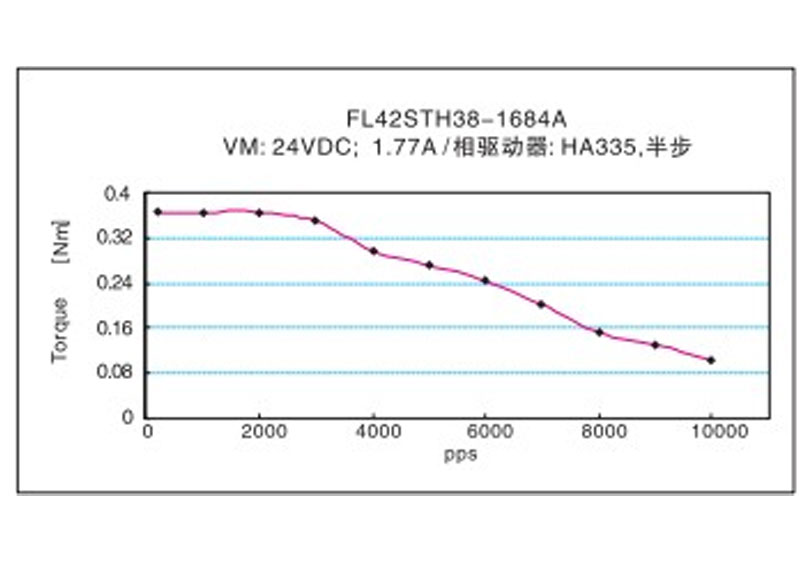

Karakteristik frekuensi-torsi
