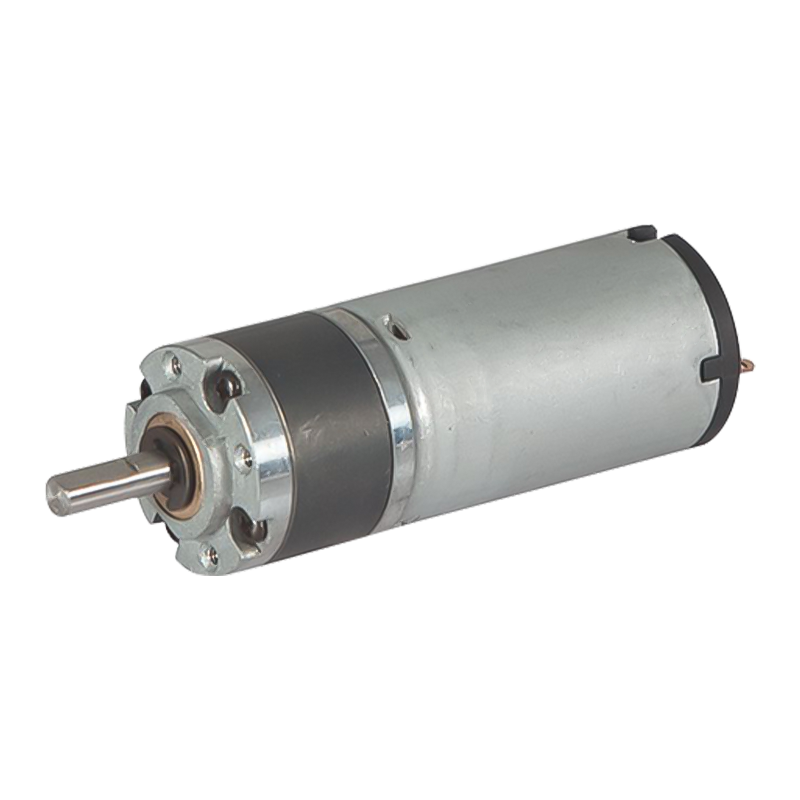

22JXF3K/22ZY38 22mm 0.03-0.3N.m Magnet Permanen DC Brushed Planetary Gear Motor

22JXF3K/22ZY38 22mm 0.03-0.3N.m Magnet Permanen DC Brushed Planetary Gear Motor

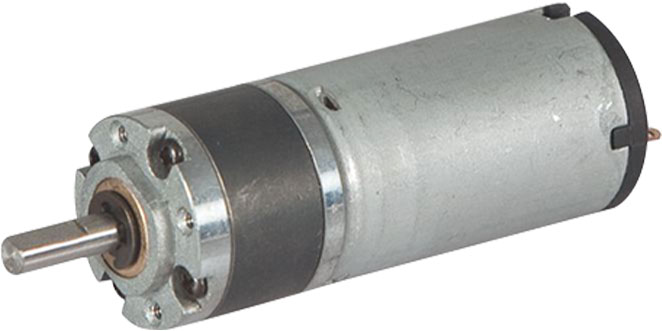

Cincin roda gigi bagian dalam motor roda gigi planet DC magnet permanen 22JXF3K/22ZY38 terbuat dari logam, dengan diameter luar 22mm. Mendukung tegangan ganda 12V dan 24V, serta memiliki kecepatan tanpa beban 3000-6000 rpm, sehingga cocok untuk berbagai aplikasi. Produk ini memiliki torsi awal yang tinggi dan kapasitas kelebihan beban sesaat. Sikat langsung bersentuhan dengan komutator, menghasilkan 2-3 kali torsi terukur saat penyalaan, sehingga ideal untuk skenario yang memerlukan penyalaan dan penghentian sering atau peningkatan beban secara tiba-tiba (seperti perkakas listrik dan penggerak pintu rana rol). Selain itu, torsi keluaran semakin diperkuat melalui rasio reduksi, sehingga memenuhi tuntutan beban berat (seperti kontrol katup industri).

  • 22JXF3K/22ZY38 22mm 0.03-0.3N.m Magnet Permanen DC Brushed Planetary Gear Motor

+86 0579-86817938-836

[email protected]

22JXF3K/22ZY38

Gearbox Planet OD 22mm,

Rentang Beban yang Diizinkan: 0,03N.m~0,3N.m

Motor Roda Gigi Planetary PM DC (Bahan Roda Gigi Cincin: Logam Serbuk)

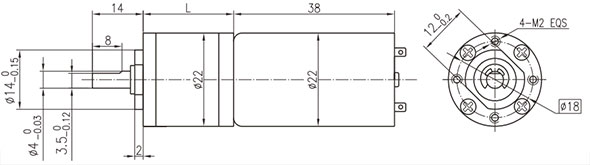

Dimensi

Data Teknis Motorik

Ketik

Dinilai

Tegangan

VDC

Tanpa beban

Kecepatan

putaran/menit

Tanpa beban

saat ini

mSEBUAH

Dinilai

Kecepatan

putaran/menit

Dinilai

torsim

Nm

Keluaran

Kekuatan

W

Dinilai

saat ini

mSEBUAH

Kios

torsi

mn.m

Kios

Saat ini

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Data Teknis Motor Roda Gigi

Konfigurasi Motor DC 22ZY38B-1230 (Motor DC 22ZY38B-1230)

Rasio pengurangan

4

4.75

16

19

22

64

76

90

107

256

304

Jumlah rangkaian roda gigi

1

1

2

2

2

3

3

3

3

4

4

Panjang (L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Kecepatan tanpa beban r/menit

750

632

188

158

136

47

39

33

28

12

10

Kecepatan terukur r/mnt

550

463

138

116

100

34

29

24

21

8.6

7.2

Torsi terukur N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Maks. beban yang diizinkan dalam waktu singkat, N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Konfigurasi Motor DC 22ZY38B-1260 (Motor DC 22ZY38B-1260)

Rasio pengurangan

4

4.75

16

19

22

64

76

90

107

256

304

Jumlah rangkaian roda gigi

1

1

2

2

2

3

3

3

3

4

4

Panjang (L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Kecepatan tanpa beban r/menit

1500

1263

375

316

273

94

79

67

56

23

20

Kecepatan terukur r/mnt

1250

1035

313

263

227

78

66

56

47

20

16

Torsi terukur N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Maks. beban yang diizinkan dalam waktu singkat N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

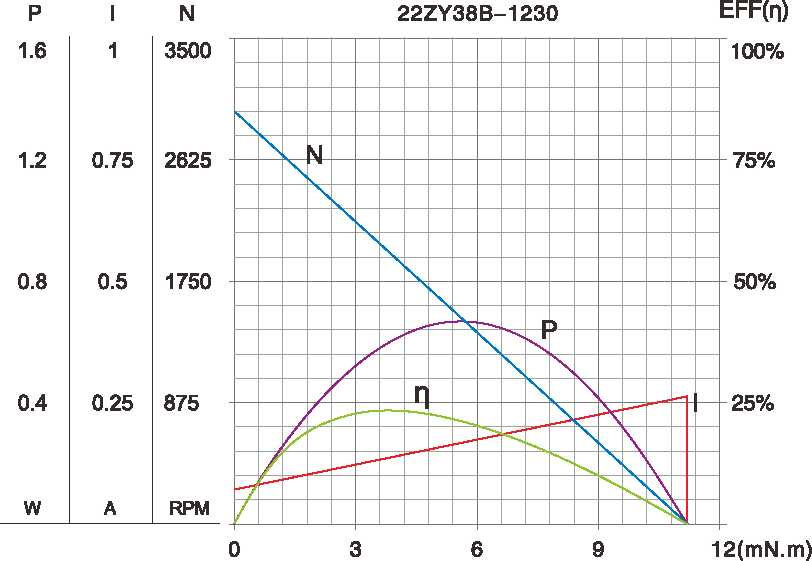

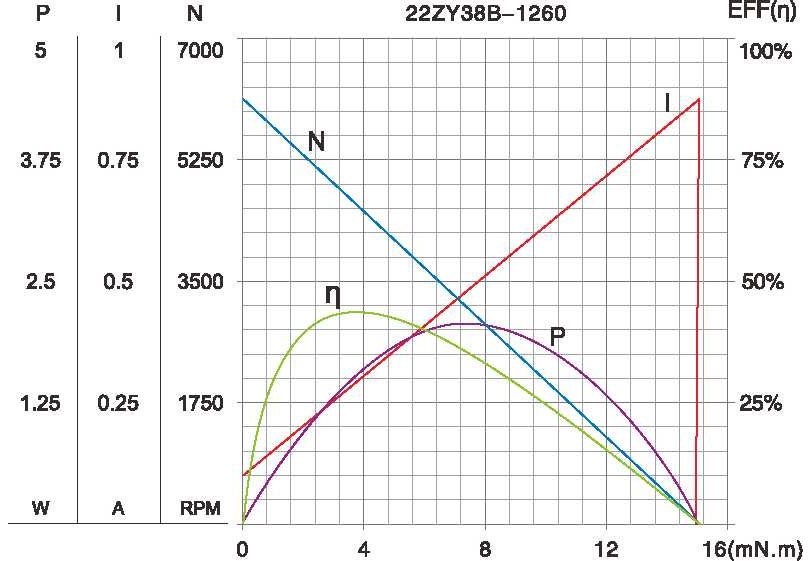

Gambar Ciri Motorik

A-2

Parameter teknis dapat berubah tanpa pemberitahuan sebelumnya.*
