Penjelasan Motor Stepper Beroda: Jenis, Torsi, dan Cara Memilih yang Tepat

Motor stepper standar sudah menjadi perangkat yang sangat berguna—motor ini bergerak secara presisi, mempertahankan posisinya tanpa rem, dan tidak memerlukan sensor umpan balik untuk penentuan posisi dasar. Namun ada beberapa aplikasi yang membuat motor stok gagal: beban yang memerlukan torsi lebih besar daripada yang dapat dihasilkan motor, beban dengan inersia tinggi yang menahan akselerasi, atau tugas penentuan posisi di mana sudut langkah asli 1,8 derajat tidak cukup baik. Motor stepper yang diarahkan menyelesaikan ketiga masalah ini sekaligus dengan memasang gearbox langsung ke poros motor. Hasilnya adalah aktuator kompak dan terintegrasi yang melipatgandakan torsi, mengurangi kecepatan, meningkatkan resolusi, dan menjinakkan rasio inersia yang sulit—tanpa mengubah satu baris kode kontrol pun. Panduan ini menjelaskan cara kerja motor stepper dengan roda gigi, jenis roda gigi yang tersedia, cara memilih konfigurasi yang tepat, dan di mana motor ini memiliki performa terbaik.

SEBUAHpa Itu Motor Stepper Beroda dan Cara Kerjanya

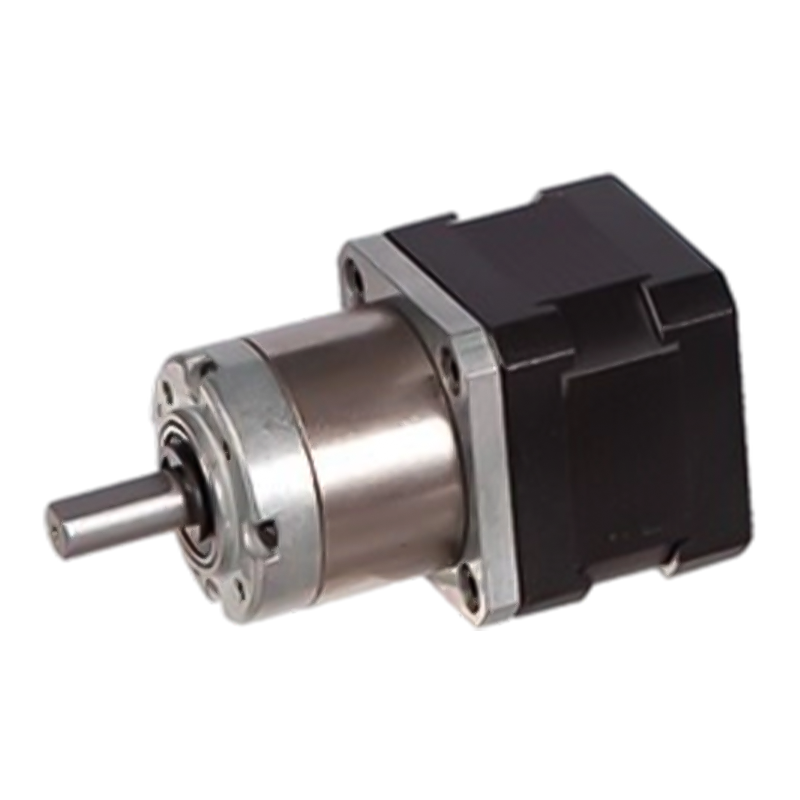

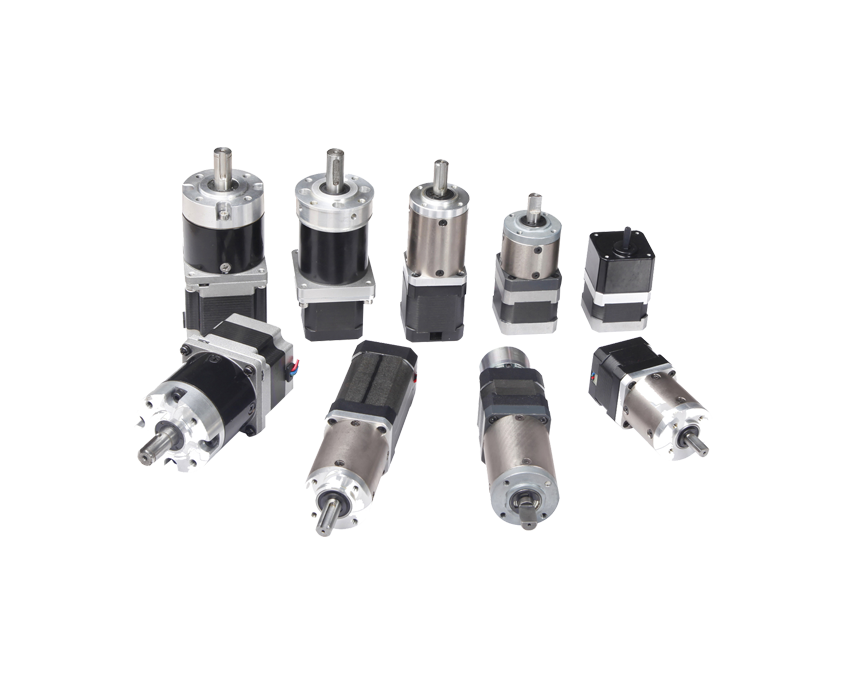

A motor stepper diarahkan adalah unit terintegrasi yang terdiri dari motor stepper—biasanya motor stepper hibrida bipolar dua fase—dikombinasikan langsung dengan kotak roda gigi yang terpasang pada poros keluarannya. Gearbox dirancang dan diselaraskan di pabrik, sehingga motor dan gearhead berbagi flensa pemasangan tunggal dan menghadirkan antarmuka mekanis terpadu ke alat berat. Poros motor menggerakkan input gearbox; poros keluaran kotak roda gigi menyalurkan gerakan ke beban dengan kecepatan berkurang dan torsi meningkat secara proporsional.

Bagian motor stepper beroperasi secara identik dengan stepper yang berdiri sendiri: pengemudi mengirimkan pulsa langkah dan arah, motor maju satu langkah (atau langkah mikro) per pulsa, dan posisinya dilacak loop terbuka dengan menghitung pulsa. Gearbox tidak mengubah perilaku kontrol ini—hanya mengubah gerakan pada keluarannya. Setiap langkah yang diambil motor memajukan poros keluaran sebesar satu sudut langkah dibagi dengan rasio roda gigi. Motor 1,8 derajat (200 langkah penuh per putaran) dengan girboks 10:1 menghasilkan sudut langkah efektif 0,18 derajat dan 2.000 langkah per putaran keluaran. Penggandaan resolusi ini adalah salah satu sifat yang paling berharga secara praktis dari konfigurasi motor stepper diarahkan.

Transformasi torsi mengikuti rasio yang sama. Torsi keluaran sama dengan torsi penahan motor dikalikan dengan rasio roda gigi dan efisiensi mekanis kotak roda gigi. Motor NEMA 17 dengan torsi penahan 0,5 Nm dan gearbox 10:1 dengan efisiensi 90% menghasilkan sekitar 4,5 Nm pada poros keluaran—setara dengan output ke stepper tanpa roda gigi yang jauh lebih besar dan lebih mahal. Penggandaan torsi inilah yang menyebabkan motor stepper bergigi NEMA 17 atau NEMA 23 sering kali dapat menggantikan motor tanpa roda NEMA 34, sehingga menghemat ruang dan bobot papan pada alat berat.

Mengapa Rasio Inersia Penting dan Bagaimana Gearing Memperbaikinya

Salah satu alasan paling penting—dan paling jarang dibahas—untuk menambahkan gearbox ke motor stepper adalah pencocokan inersia. Ketika motor stepper menggerakkan beban, rasio inersia beban terhadap inersia rotor menentukan seberapa baik motor dapat berakselerasi, melambat, dan berhenti secara tepat. Jika inersia beban jauh lebih besar daripada inersia rotor, motor akan kesulitan mengendalikan beban selama gerakan dinamis, yang mengakibatkan overshoot (langkah yang diambil lebih banyak dari yang diperintahkan), undershoot (langkah yang diambil lebih sedikit), atau langkah yang hilang—segala bentuk kesalahan pemosisian yang menggagalkan tujuan penggunaan stepper.

Gearbox mengurangi inersia beban yang dipantulkan kembali ke motor sebesar kuadrat rasio roda gigi. Gearbox 10:1 mengurangi inersia beban pantulan sebanyak 100 kali. Ini berarti motor yang tidak dapat mengendalikan beban inersia tinggi secara langsung dapat tiba-tiba melakukannya dengan percaya diri melalui gearbox. Ambang batas praktis yang digunakan sebagian besar desainer adalah rasio inersia beban terhadap rotor sebesar 10:1 atau kurang. Pada rasio yang lebih tinggi, akurasi posisi dan kinerja dinamis menurun. Jika rasio yang dihitung tanpa roda gigi melebihi ambang batas ini, menambahkan kotak roda gigi sering kali merupakan respons teknik yang tepat—lebih efektif dan lebih murah daripada sekadar menentukan motor yang lebih besar.

Ada juga manfaat resonansi. Motor stepper tanpa roda gigi yang beroperasi pada kecepatan rendah dapat menunjukkan resonansi frekuensi menengah—getaran dan ketidakstabilan yang disebabkan oleh interaksi antara frekuensi langkah dan frekuensi resonansi alami motor. Karena motor stepper yang diarahkan menjalankan motor internalnya pada kecepatan yang lebih tinggi (kecepatan dikalikan dengan rasio roda gigi) untuk menghasilkan kecepatan keluaran yang sama, motor beroperasi lebih jauh sepanjang kurva torsi kecepatannya, menjauhi zona resonansi kecepatan rendah. Hal ini menghasilkan gerakan yang lebih halus dan stabil pada poros keluaran dibandingkan motor tanpa roda yang berjalan pada kecepatan akhir yang sama.

Tiga Tipe Gearbox Utama untuk Motor Stepper

Tidak semua gearbox cocok untuk aplikasi motor stepper. Karena motor stepper digunakan untuk penentuan posisi—dengan pergerakan dua arah, perubahan beban dinamis, dan persyaratan stop-and-hold yang presisi—kotak roda gigi harus menangani serangan balik, kekakuan torsional, dan efisiensi dengan hati-hati. Tiga jenis roda gigi mendominasi pasar gearhead motor stepper: planetary, spur, dan worm. Masing-masing memiliki profil kinerja yang berbeda.

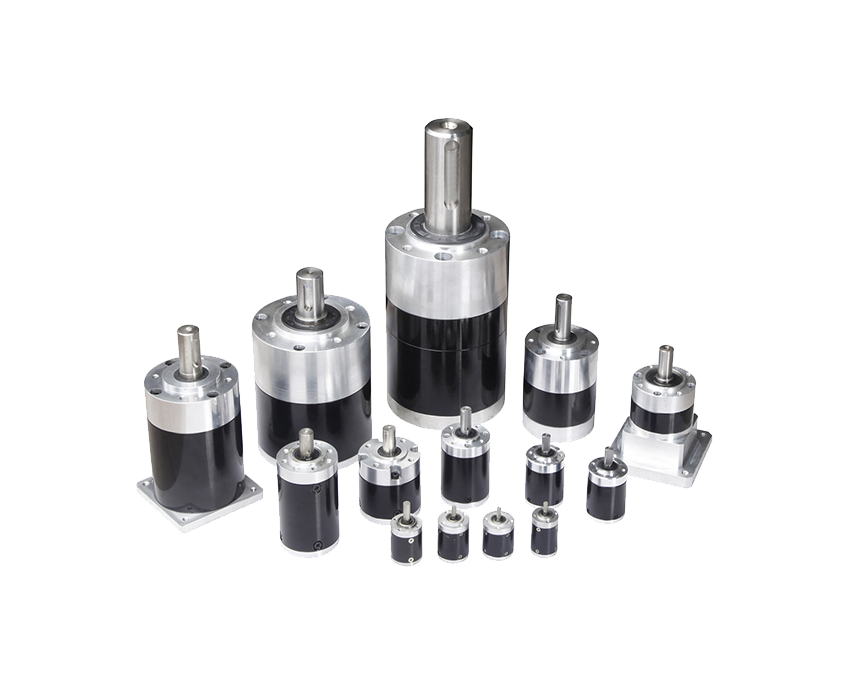

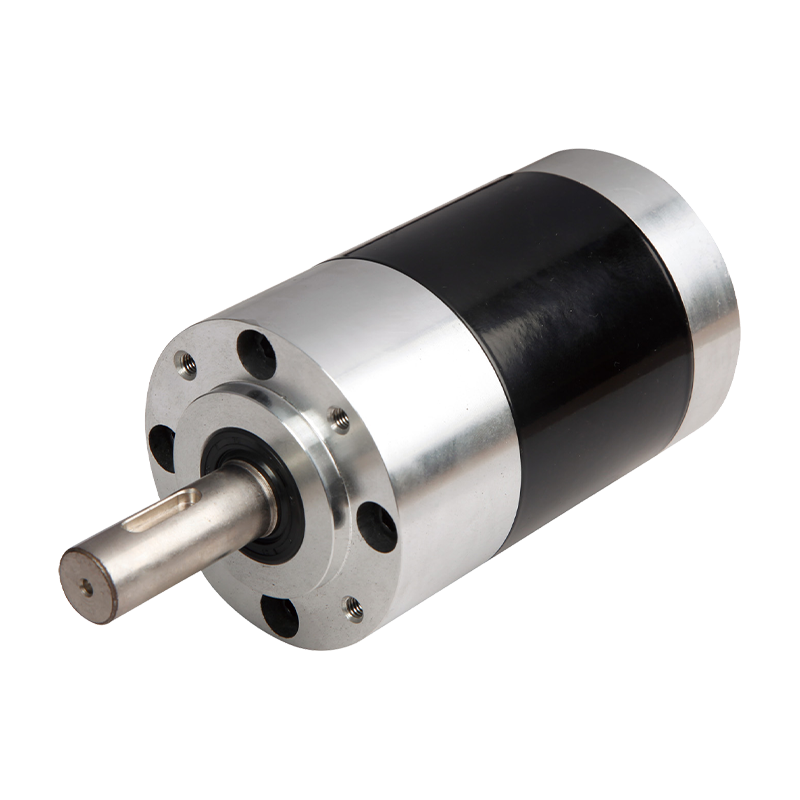

Gearbox Planet

Gearbox planetary adalah tipe gearhead yang paling banyak digunakan untuk motor stepper yang diarahkan secara presisi. Tahap planet terdiri dari roda gigi matahari pusat yang digerakkan oleh poros motor, beberapa roda gigi planet yang mengorbit matahari sambil menyatu dengan roda gigi lingkar luar yang tetap, dan pembawa yang mentransfer gerakan roda gigi planet ke poros keluaran. Karena torsi didistribusikan ke beberapa kontak roda gigi planet secara bersamaan, kotak roda gigi planetary mencapai kepadatan torsi tinggi dan kekakuan torsi tinggi dalam paket koaksial yang kompak—poros keluaran berjalan sepanjang sumbu yang sama dengan poros motor.

Untuk motor NEMA 17, gearbox planetary presisi tersedia dengan backlash serendah 15 menit busur di kelas ekonomi dan di bawah 3 menit busur di kelas presisi tinggi. Rasio roda gigi biasanya berkisar dari 3,7:1 hingga 100:1 dalam unit satu tahap, dengan konfigurasi dua tahap yang memperluasnya hingga 369:1. Efisiensi per tahap biasanya 90–97%, yang berarti penggandaan torsi mendekati teori dan pembangkitan panas lebih sedikit dibandingkan dengan alternatif roda gigi cacing. Gearhead planetary untuk motor NEMA 23 menghasilkan torsi output hingga 15 Nm atau lebih; Motor stepper roda gigi planet NEMA 34 dan NEMA 42 mencapai 120 Nm atau lebih tinggi.

Gearbox Pacu

Gearhead roda gigi pacu menggunakan serangkaian roda gigi pacu poros paralel yang menyatu untuk mencapai reduksi yang diperlukan. Unit ini lebih sederhana dan lebih murah dibandingkan unit planetary, dan menawarkan efisiensi yang lebih tinggi (seringkali 95% atau lebih) karena setiap jaring roda gigi melibatkan kontak penggulungan daripada kontak geser. Namun, spur gearhead berdiameter lebih besar untuk rasio dan peringkat torsi yang sama, memiliki reaksi balik yang lebih besar daripada unit planet presisi (biasanya 1 hingga 3 derajat), dan tidak koaksial—motor dan poros keluaran dapat diimbangi. Untuk aplikasi yang sensitif terhadap biaya dengan kebutuhan torsi sedang, tata letak penggerak sederhana, dan tidak ada spesifikasi backlash yang ketat, motor stepper spur gear adalah pilihan yang ekonomis. Mereka biasanya digunakan dalam printer 3D, aplikasi CNC ringan, dan otomatisasi tingkat konsumen di mana reaksi balik beberapa derajat tidak mempengaruhi akurasi posisi secara signifikan.

Gearbox Cacing

Motor stepper roda gigi cacing menggabungkan kontrol berbasis langkah yang presisi dari sebuah stepper dengan rasio tinggi, penggerak sudut kanan, dan kemampuan mengunci sendiri dari roda gigi cacing. Rasio dari 17:1 hingga 500:1 tersedia dalam produk standar, menjadikan stepper roda gigi cacing cocok untuk aplikasi yang memerlukan kecepatan keluaran sangat lambat tanpa beberapa tahapan roda gigi. Properti self-locking—di mana beban tidak dapat menggerakkan worm ke belakang—menghilangkan kebutuhan akan rem penahan di banyak aplikasi sumbu vertikal atau penahan beban. Kerugiannya adalah efisiensi yang lebih rendah (40–80% bergantung pada rasio), pembangkitan panas yang lebih tinggi pada tugas berkelanjutan, dan reaksi balik yang jauh lebih besar dibandingkan unit planet. Motor stepper roda gigi cacing sangat cocok untuk aktuator gerbang, tahapan pengangkatan linier, meja putar pengindeksan, dan aplikasi lain yang memerlukan penahan posisi di bawah beban dan siklus kerja terputus-putus.

Perbandingan Tipe Gearbox untuk Aplikasi Motor Stepper

Ukuran Bingkai NEMA dan Referensi Torsi Output

Motor stepper bergigi distandarisasi berdasarkan ukuran rangka NEMA, yang menentukan dimensi pelat muka motor dan pola lubang pemasangan. Penunjukan NEMA tidak menentukan performa kelistrikan atau torsi—yang bervariasi berdasarkan belitan dan panjang motor—tetapi NEMA menentukan faktor bentuk fisik, sehingga memudahkan untuk menentukan gearhead yang sesuai dengan bodi motor standar.

• NEMA 8 (20mm): Ukuran stepper terkecil yang diarahkan secara praktis. Digunakan dalam instrumen medis, sistem penyaluran kecil, dan robotika ringkas yang memerlukan ruang ekstrem dan kebutuhan torsi rendah.
• NEMA 11 (28mm): Cocok untuk otomatisasi laboratorium, meja putar kecil, dan aktuator kompak. Gearbox planetary dengan rasio hingga 100:1 dan backlash hingga 3 menit busur tersedia pada ukuran frame ini.
• NEMA 17 (42mm): Ukuran rangka motor stepper diarahkan paling populer di pencetakan 3D, CNC desktop, robotika, dan otomasi industri ringan. Gearbox planetary untuk NEMA 17 menghasilkan torsi keluaran hingga 3 Nm dan rasio dari 3,7:1 hingga 369:1. Pelat muka persegi 42 mm didukung secara luas oleh ekosistem desain mekanis.
• NEMA 23 (57mm): Standar untuk otomatisasi tugas ringan industri, konveyor, pengumpan, dan peralatan CNC kelas menengah. Motor stepper NEMA 23 berpenggerak planet mencapai torsi keluaran hingga 15 Nm atau lebih. Stepper dengan roda gigi NEMA 23 dengan rasio 10:1 sering kali dapat menggantikan motor tanpa roda NEMA 34 dengan biaya lebih rendah dan tapak yang lebih kecil.
• NEMA 34 (86mm) dan NEMA 42 (110mm): Digunakan pada router CNC tugas berat, peralatan otomasi industri, dan sistem penentuan posisi torsi tinggi. Motor NEMA 34 berpenggerak planet mencapai torsi keluaran hingga 120 Nm; Konfigurasi NEMA 42 memperluas hal ini lebih jauh.

Area Aplikasi Utama untuk Motor Stepper Beroda

Kombinasi kontrol berbasis langkah loop terbuka, torsi output tinggi, resolusi efektif yang baik, dan kemasan terintegrasi yang ringkas menjadikan motor stepper diarahkan sebagai aktuator pilihan di berbagai industri.

Otomasi Industri dan Robotika

Motor stepper diarahkan adalah aktuator standar pada robot Cartesian, sistem gantry, pengindeks putar, dan mesin pick-and-place. Motor stepper roda gigi planetary dengan ukuran NEMA 23 atau NEMA 34 memberikan torsi dan resolusi yang diperlukan untuk pemosisian sumbu yang presisi tanpa memerlukan biaya sistem servo. Antarmuka langkah dan arah mandiri menyederhanakan desain pengontrol—sebagian besar PLC dan pengontrol gerak dapat menggerakkan driver stepper secara langsung tanpa infrastruktur umpan balik tambahan.

Instrumen Medis dan Laboratorium

Sistem penyaluran cairan, pompa jarum suntik, tahapan sampel instrumen analitik, dan peralatan diagnostik menggunakan motor stepper roda gigi kompak—seringkali NEMA 11 atau NEMA 17 dengan kotak roda gigi planetary—di mana penentuan posisi yang tepat dan berulang dalam paket kecil sangat penting. Kemampuan untuk mempertahankan posisi tanpa penarikan daya terus-menerus sangat berharga dalam instrumen yang dioperasikan dengan baterai atau instrumen dengan suhu rendah di mana energi motor perlu diminimalkan selama periode idle.

Pencetakan 3D dan Desktop CNC

Penggerak ekstruder dan penggerak leadscrew sumbu Z pada printer 3D biasanya menggunakan motor stepper berpenggerak planet NEMA 17 untuk melipatgandakan torsi yang tersedia untuk mendorong filamen atau mengangkat kepala cetak melawan gravitasi. Resolusi yang ditingkatkan dari rasio roda gigi juga memungkinkan kontrol ketinggian lapisan yang lebih halus pada leadscrew tanpa beralih ke konfigurasi driver microstep yang lebih tinggi.

Mesin Pengemasan

Konveyor pengindeksan, aplikator label, torsi tutup, dan kepala pengisian di jalur pengemasan menggunakan motor stepper yang diarahkan untuk pemosisiannya yang dapat diulang dan diprogram serta kemampuannya untuk menahan posisi di antara gerakan tanpa rem parkir terpisah. Motor stepper roda gigi cacing digunakan secara khusus di stasiun pengisian dan pembatasan vertikal di mana beban tidak boleh bergerak mundur ketika motor dimatikan energinya.

Operator Gerbang dan Aktuator

Motor stepper roda gigi cacing sangat cocok untuk aktuator gerbang, pintu, dan katup otomatis di mana sifat mengunci sendiri menjaga mekanisme tetap pada posisinya tanpa arus penahan motor terus menerus. Rasio reduksi yang tinggi memungkinkan motor kecil menghasilkan torsi yang diperlukan untuk menggerakkan gerbang berat atau mengatasi mekanisme katup pegas tanpa bodi motor yang terlalu besar.

Cara Memilih Motor Stepper dengan Roda Gigi Kanan

Memilih motor stepper yang diarahkan dengan benar memerlukan pengerjaan beberapa parameter yang saling bergantung dalam urutan tertentu. Melewatkan langkah-langkah—khususnya pemeriksaan inersia dan evaluasi siklus kerja termal—menyebabkan motor bekerja di bangku cadangan tetapi gagal dalam servis.

Tentukan Profil Beban dan Gerak Terlebih Dahulu

Sebelum melihat lembar data motor apa pun, tetapkan persyaratan aplikasi: torsi keluaran yang diperlukan (termasuk faktor servis untuk beban puncak dan akselerasi), kecepatan keluaran yang diperlukan dalam RPM, profil pergerakan (waktu akselerasi, perjalanan, waktu perlambatan), dan siklus kerja (persentase waktu motor bergerak aktif versus menahan atau menghilangkan energi). Parameter ini menentukan setiap keputusan seleksi hilir. Torsi keluaran dan kecepatan bersama-sama menentukan kebutuhan tenaga mekanik; siklus kerja menentukan apakah peringkat termal menjadi batasan yang mengikat.

Pilih Rasio Roda Gigi dan Ukuran Motor Bersamaan

Rasio roda gigi harus dipilih untuk menempatkan kecepatan pengoperasian motor di bagian atas rentang kecepatan yang dapat digunakan—biasanya 200 hingga 600 RPM untuk sebagian besar motor stepper hibrid—di mana kurva torsi-kecepatan masih cukup datar. Menjalankan motor pada kecepatan sangat rendah (di bawah 100 RPM tanpa persneling) menempatkannya di zona rawan resonansi dan menghasilkan gerakan yang kurang stabil dibandingkan menjalankannya lebih cepat melalui gearbox. Setelah kecepatan motor target ditentukan, rasionya hanyalah kecepatan motor dibagi dengan kecepatan keluaran yang diperlukan. Pastikan torsi keluaran yang dihasilkan (torsi penahan motor × rasio roda gigi × efisiensi) memenuhi persyaratan beban termasuk faktor servis. Jika tidak, tambah ukuran rangka motor atau tambah rasionya.

Periksa Rasio Inersia Beban terhadap Rotor

Hitung inersia beban (termasuk poros keluaran girboks, kopling, dan semua komponen mekanis antara keluaran girboks dan beban akhir) dan bagi dengan inersia rotor motor yang dipilih. Inersia beban yang dipantulkan (inersia beban dibagi kuadrat rasio roda gigi) adalah hal yang penting bagi motor. Usahakan untuk menjaga rasio inersia inersia terhadap rotor di bawah 10:1 untuk kinerja dinamis yang stabil. Jika rasio melebihi ini, naikkan rasio roda gigi atau pilih motor dengan inersia rotor lebih besar. Motor stepper dengan roda gigi loop tertutup dengan umpan balik encoder dapat mentolerir rasio inersia yang lebih tinggi daripada sistem loop terbuka, karena pengontrol dapat mendeteksi dan mengoreksi langkah yang hilang.

Evaluasi Reaksi Terhadap Persyaratan Aplikasi

Serangan balik adalah permainan sudut pada poros keluaran ketika motor berbalik arah—poros keluaran tidak bergerak sampai jarak antar roda gigi terisi. Dalam aplikasi dimana beban selalu bergerak dalam satu arah (pompa penyalur, konveyor satu arah), serangan balik tidak mempunyai efek praktis. Dalam aplikasi pemosisian dua arah, serangan balik secara langsung membatasi akurasi pemosisian berulang. Gearbox planetary yang ekonomis menawarkan reaksi balik sekitar 50 menit busur; nilai planet yang presisi menurunkannya menjadi 15 menit busur; nilai presisi tinggi mencapai 3 menit busur atau kurang. Tentukan tingkat reaksi balik (backlash grade) yang paling ketat yang benar-benar dibutuhkan oleh aplikasi—bukan yang paling ketat yang tersedia—karena kotak roda gigi berpresisi tinggi memerlukan biaya premium yang signifikan.

Konfirmasikan Antarmuka Mekanik Gearbox

Pastikan diameter poros keluaran gearbox yang dipilih, spesifikasi alur pasak, beban radial maksimum yang diijinkan, dan beban aksial maksimum yang diijinkan kompatibel dengan komponen kopling atau penggerak. Gearbox untuk motor stepper telah menetapkan peringkat beban radial dan aksial yang diizinkan, yang jika terlampaui, akan mempercepat keausan bantalan dan mengurangi umur gearbox. Jika aplikasi ini memberikan beban menjorok (radial) yang signifikan—seperti roda gigi pinion atau katrol sabuk yang dipasang langsung pada poros keluaran tanpa dukungan tambahan—pastikan peringkat bantalan kotak roda gigi mengakomodasi beban pada kecepatan pengoperasian.
