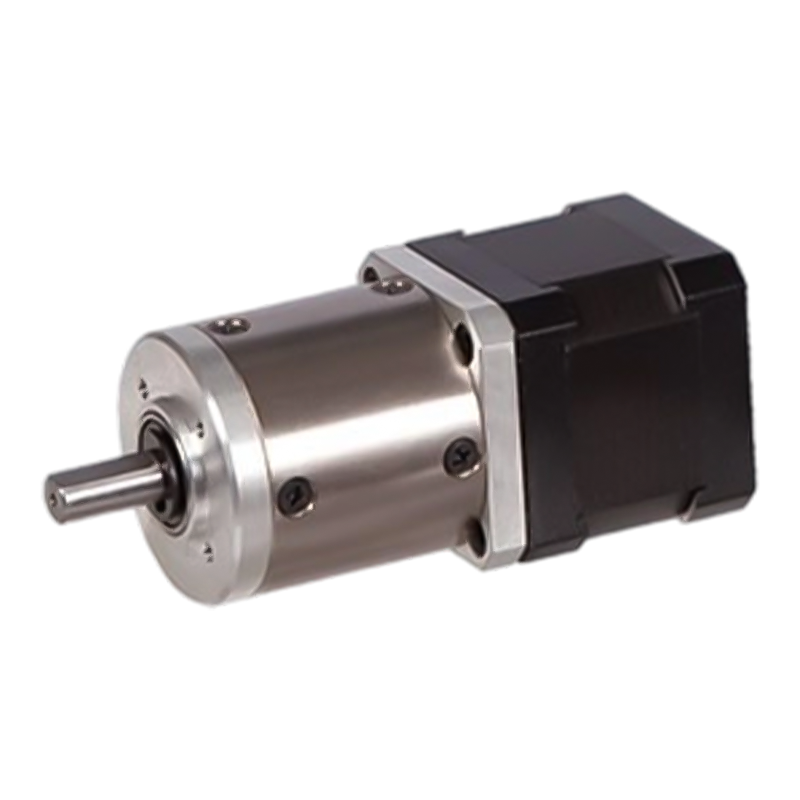

Motor Stepper Roda Gigi Planet Hibrida 42JX150K/42STH 80N

Motor Stepper Roda Gigi Planet Hibrida 42JX150K/42STH 80N

42JX150K/42STH Hybrid Stepping Planetary Gear Motor adalah motor melangkah hybrid berkinerja tinggi yang menggabungkan keunggulan peredam roda gigi planetary, cocok untuk aplikasi yang memerlukan presisi tinggi dan keluaran torsi tinggi. Motor menggunakan material ring gear logam untuk menjamin stabilitas dan daya tahan dalam kondisi beban tinggi. Beban radial maksimum yang diijinkan adalah 80N, beban aksial maksimum yang diijinkan adalah 30N, permainan radial hanya 0,06 mm, dan permainan aksial adalah 0,3 mm, dengan serangan balik kurang dari 1,5° saat dibongkar. Parameter tersebut menunjukkan bahwa motor memiliki performa mekanis dan kemampuan kontrol gerak yang presisi. Selain itu, motor menawarkan berbagai spesifikasi, termasuk tegangan, arus, resistansi, parameter listrik induktansi yang berbeda, serta beberapa rasio reduksi dan tahapan roda gigi, untuk memenuhi kebutuhan skenario aplikasi yang berbeda. Melalui desain yang dioptimalkan dan proses manufaktur berkualitas tinggi, motor ini unggul dalam efisiensi, keandalan, dan masa pakai, menjadikannya pilihan ideal untuk otomasi industri, instrumen presisi, dan bidang teknologi robotika.

  • Motor Stepper Roda Gigi Planet Hibrida 42JX150K/42STH 80N

+86 0579-86817938-836

[email protected]

42JX150K/42STH

Gearbox Bertulang OD 42mm,

Kisaran Beban yang Diizinkan: 3N.m~10N.m

Motor Stepper Roda Gigi Planet (Bahan Roda Gigi Cincin: Logam)

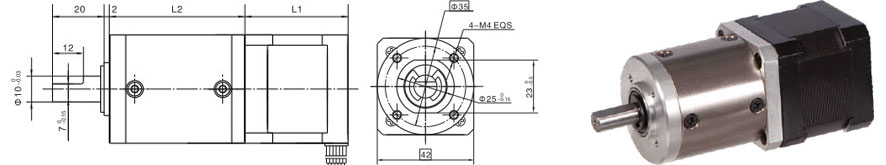

Dimensi

Gearbox Planet

Bahan cincin

Logam

Bantalan pada keluaran

Bantalan bola

Maks. Beban radial (10mm dari flensa)

≤80N

Maks. beban aksial poros

≤30N

Putaran poros secara radial (dekat flensa)

≤0,06nn

Permainan aksial poros

≤0,3mm

Serangan balik tanpa beban

≤1,5°

Data Teknis

Spesifikasi Motor Stepping Hibrida 42STH

Nomor Model.

Nilai Tegangan

Saat Ini/Fase

Resistensi/Fase

Induktansi/Fase

Memegang Torgue

# Prospek

Inersia Rotor

Berat

Panjang L1

Maks. Rasio Roda Gigi

Poros Tunggal

V

SEBUAH

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

Poros Tunggal, Poros Ganda B

Spesifikasi Gearbox Planet 42JX150K

Rasio pengurangan

3.5

14

17

21

49

61

84

104

126

172

212

294

Jumlah rangkaian roda gigi

1

2

3

4

Panjang (L2) mm

32.5

39.2

45.9

52.6

Maks. torsi terukur kg. cm

30

50

90

150

Torsi yang diizinkan dalam waktu singkat kg.cm

90

150

270

450

Efisiensi%

0.9

0.81

0.73

0.66

Berat g

320

420

520

620
