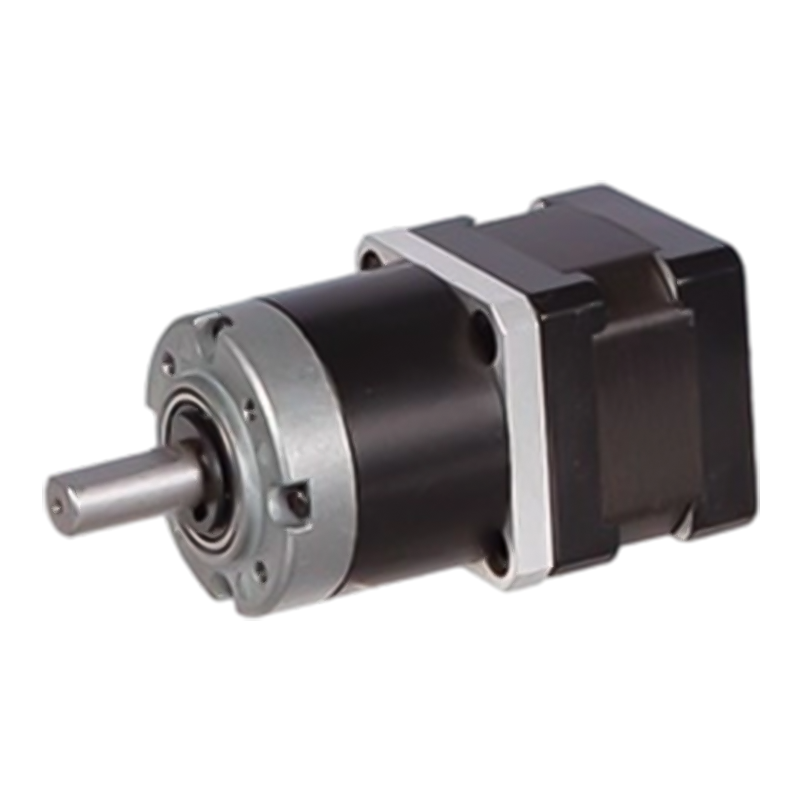

Motor Pelangkah Roda Gigi Planet 36JXES60K/35STH 36mm

Motor Pelangkah Roda Gigi Planet 36JXES60K/35STH 36mm

36JXES60K/35STH adalah motor roda gigi bintang berjalan hybrid dengan bahan cincin bagian dalam dari logam dan logam bubuk, dengan diameter luar 36 mm, yang dapat dipilih antara cincin bagian dalam dari dua bahan: logam bubuk (Model 36JXF60K) dan logam (Model 36JXE60K).
Transmisi roda gigi mengadopsi mode penyatuan internal, dan kehilangan gesekan penyatuan antara roda planet, roda matahari, dan cincin gigi kecil. Efisiensi transmisinya biasanya antara 90% dan 95%, yang dapat lebih efektif mentransfer energi mekanik motor stepper ke ujung beban dan mengurangi kehilangan energi dibandingkan beberapa metode transmisi perlambatan lainnya, seperti worm gear dan worm drive.

  • Motor Pelangkah Roda Gigi Planet 36JXES60K/35STH 36mm

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

Gearbox Standar 36mm,

Kisaran Beban yang Diizinkan: 1,8N.m~6.0N.m

Motor Stepper Roda Gigi Planet (Bahan Roda Gigi Cincin: Logam dan Logam Serbuk)

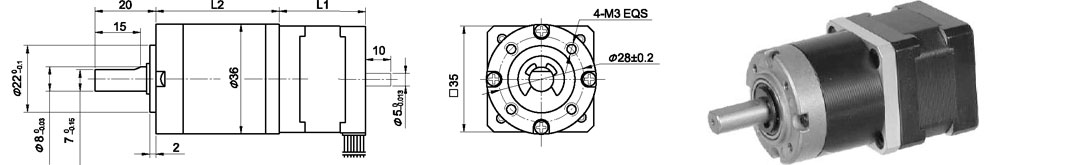

Dimensi

Ring gear dapat dipilih dalam dua bahan : Logam bubuk (Tipe:36JXF60K ), Logam (Tipe:36JXE60 K)

Planet

Bahan cincin

Tipe E:Logam Tipe F:Serbuk logam

Bantalan pada keluaran

Bantalan bola

Maks. Beban radial (10mm dari flensa)

≤50N

Maks. beban aksial poros

≤30N

Putaran poros secara radial (dekat flensa)

≤0,07mm

Permainan aksial poros

≤0,3mm

Serangan balik tanpa beban

≤1,5°

Data Teknis

Spesifikasi Motor Stepping Hibrida 35STH

Nomor Model.

Nilai Tegangan

Saat Ini/Fase

Resistensi/Fase

Induktansi/Fase

Memegang Torgue

# Prospek

Inersia Rotor

Berat

Panjang L1

Maks. Rasio Roda Gigi

Poros Tunggal

V

SEBUAH

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

Poros Tunggal, Poros Ganda B

Spesifikasi Gearbox Planet 36JXES60K

Rasio pengurangan

3.71

5.18

14

19

27

51

71

100

139

Jumlah rangkaian roda gigi

1

2

3

Panjang (L2) mm

27

34.1

41

Maks. torsi terukur kg. cm

18

30

48

Torsi yang diizinkan dalam waktu singkat kg.cm

54

90

144

Efisiensi%

0.9

0.81

0.73

Berat g

195

210

290

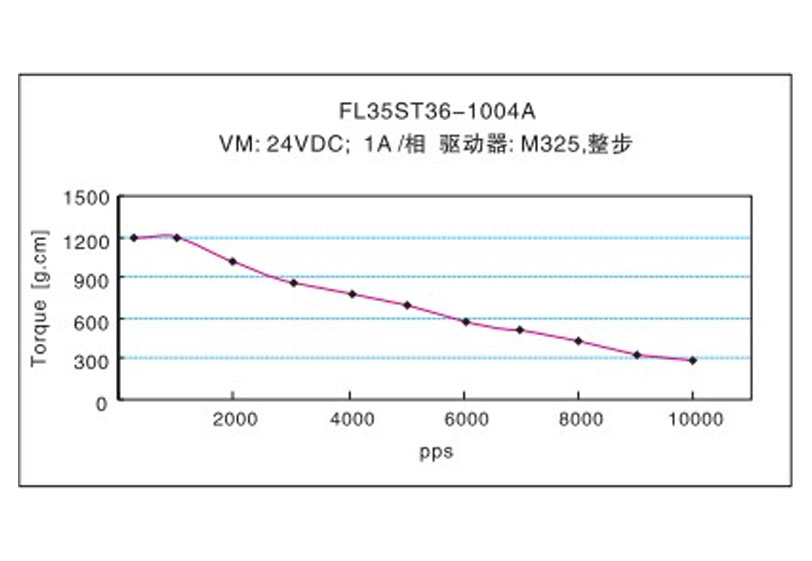

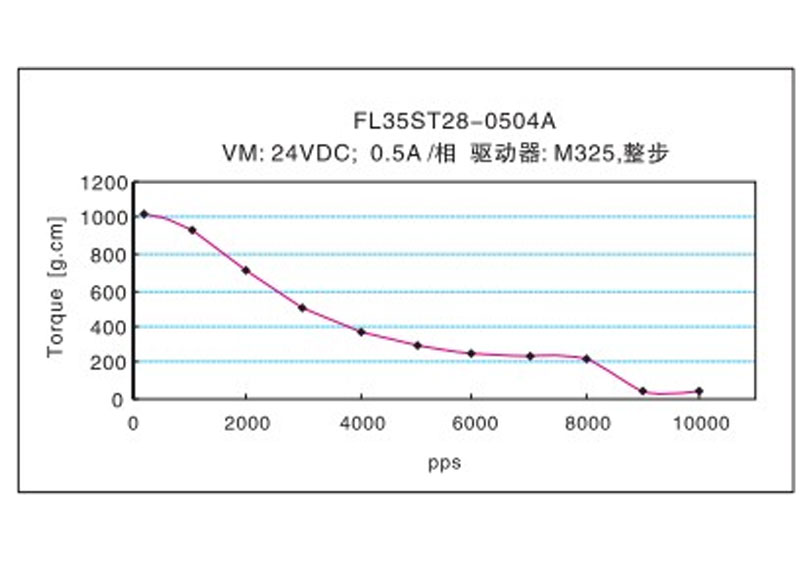

Karakteristik frekuensi-torsi
