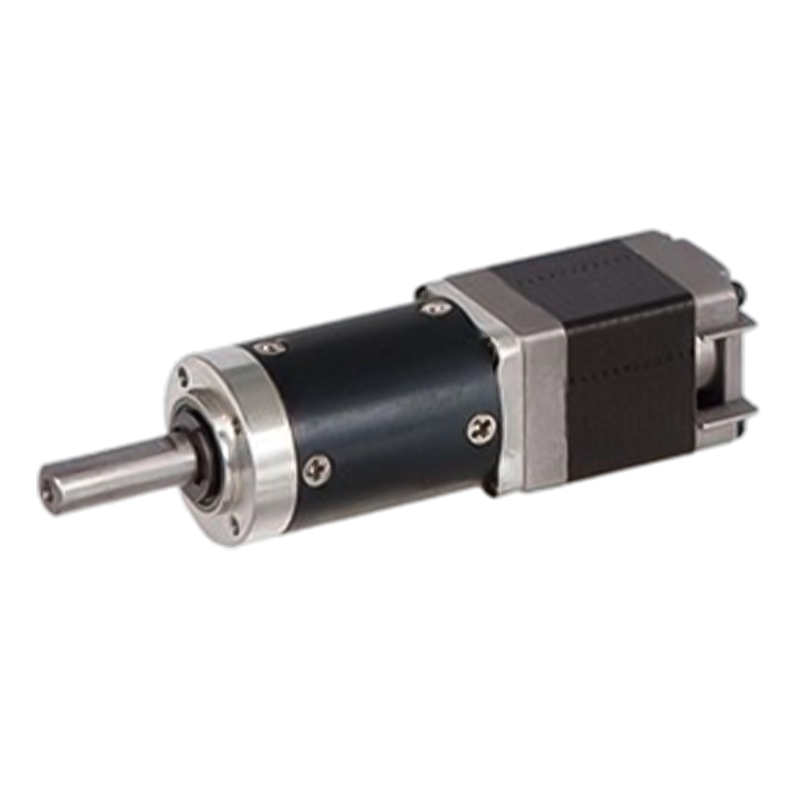

22JXS20K/20STH 0,6N.m~2.0N.m Motor Pelangkah Roda Gigi Planet

22JXS20K/20STH 0,6N.m~2.0N.m Motor Pelangkah Roda Gigi Planet

Produk 22JXS20K/20STH adalah peredam standar dengan diameter luar 22 mm, dan rentang torsi yang diijinkan adalah 0,6N.m~2.0N.m.
Sejumlah roda planet didistribusikan secara merata di sekitar roda matahari untuk berbagi beban dan mampu menahan torsi yang besar. Dengan merancang rasio transmisi rangkaian roda gigi planetary secara wajar, torsi keluaran motor stepper dapat diperkuat beberapa kali hingga puluhan kali lipat untuk memenuhi persyaratan mengemudi dalam kondisi beban yang berbeda. Dengan menyesuaikan rasio perlambatan, motor stepper dapat beroperasi secara stabil pada kecepatan rendah, menghindari masalah out-of-step pada kecepatan tinggi, dan memperluas rentang kecepatan sistem.

  • 22JXS20K/20STH 0,6N.m~2.0N.m Motor Pelangkah Roda Gigi Planet

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

Gearbox Standar 22mm,

Rentang Beban yang Diizinkan: 0,6N.m~2.0N.m

Motor Stepper Roda Gigi Planet (Bahan Roda Gigi Cincin: Logam)

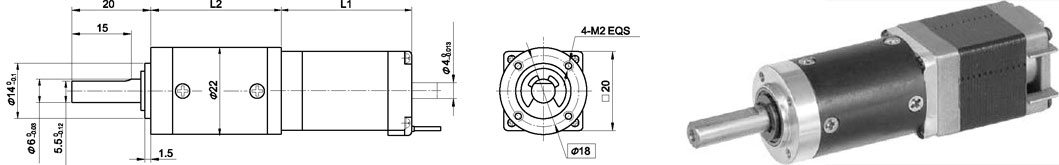

Dimensi

Planet

Bahan cincin

Logam

Bantalan pada keluaran

Bantalan bola

Maks. Beban radial (10mm dari flensa)

≤20N

Maks. beban aksial poros

≤10N

Putaran poros secara radial (dekat flensa)

≤0,08 mm

Permainan aksial poros

≤0,3 mm

Serangan balik tanpa beban

≤1,5°

Data Teknis

Spesifikasi Motor Stepping Hibrida 20STH

Nomor Model.

Nilai Tegangan

Saat Ini/Fase

Resistensi/Fase

Induktansi/Fase

Memegang Torgue

# Prospek

Inersia Rotor

Berat

Panjang L1

Maks. Rasio Roda Gigi

Poros Tunggal

V

SEBUAH

Ω

mH

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

Spesifikasi Gearbox Planet 22JXS20K

Rasio pengurangan

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Jumlah rangkaian roda gigi

1

2

3

4

Panjang (L2) mm

24.4

33

41.5

49.8

Maks. torsi terukur kg.cm

6

10

16

20

Torsi yang diizinkan dalam waktu singkat kg.cm

18

30

48

60

Efisiensi%

90%

81%

73%

66%

Berat g

35

45

55

65

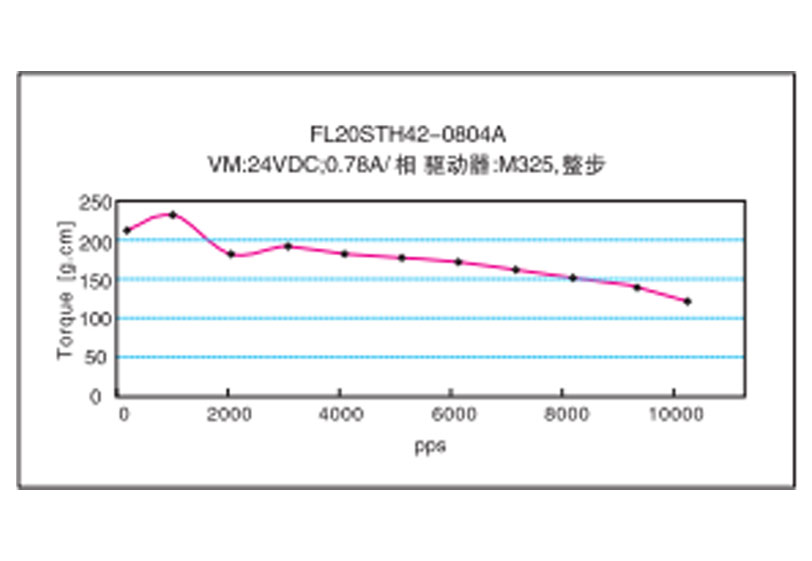

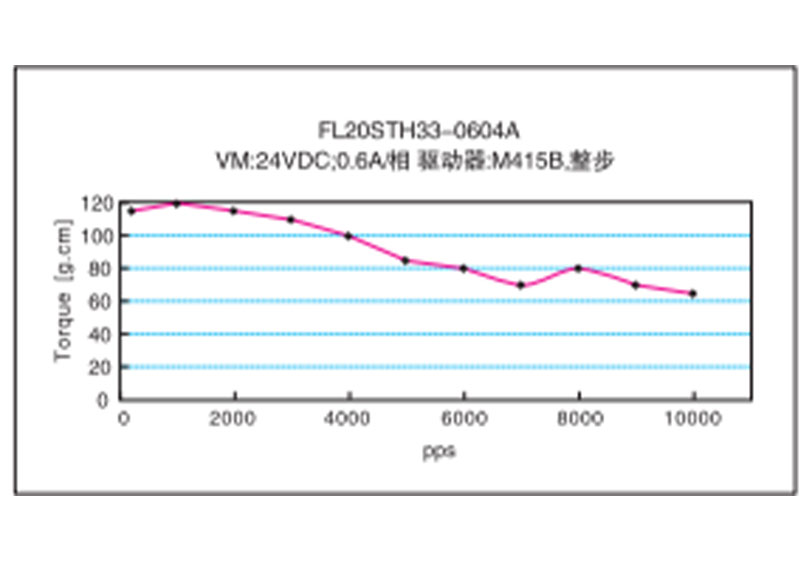

Karakteristik frekuensi-torsi
