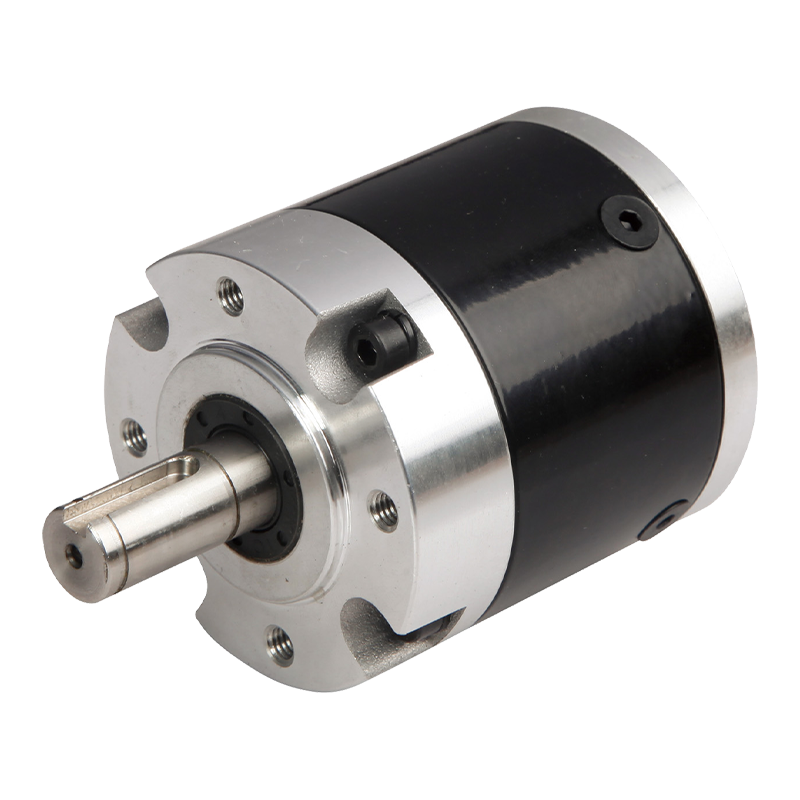

56JXL300K 56mm 300N Gearbox Planet Kebisingan Rendah

56JXL300K 56mm 300N Gearbox Planet Kebisingan Rendah

Gearbox Planetary Kebisingan Rendah 56JXL300K adalah produk berkinerja tinggi yang dirancang khusus untuk aplikasi presisi tinggi dan kebisingan rendah. Gearbox ini dilengkapi dengan struktur roda gigi planetary dengan gigi heliks 56mm dengan kebisingan rendah, memungkinkan rentang torsi dari 3N.m hingga 30N.m, sehingga cocok untuk berbagai peralatan otomasi industri dan mesin presisi. Bahan housing terdiri dari gigi heliks logam dan plastik, memastikan kekokohan dan daya tahan. Jenis bantalan poros keluaran adalah bantalan gelinding, dengan beban radial maksimum yang diizinkan sebesar 200N dan beban aksial maksimum yang diizinkan sebesar 100N. Putaran radial poros kurang dari 0,04 mm, dan putar aksial kurang dari 0,3 mm, dengan serangan balik tanpa beban 1,5°. Gaya pas tekan poros maksimum adalah 300N, menjamin pengoperasian yang stabil dalam kondisi beban tinggi. Parameter rasio roda gigi mencakup tahap satu, dua, tiga, dan empat, sesuai dengan efisiensi transmisi yang berbeda dan torsi toleransi terukur, yang memenuhi persyaratan berbagai skenario aplikasi. Kisaran suhu pengoperasian adalah -10°C hingga 80°C, dengan kelembapan sekitar pengoperasian 20% hingga 85%RH, dan kecepatan input yang disarankan tidak melebihi 4000rpm.

  • 56JXL300K 56mm 300N Gearbox Planet Kebisingan Rendah

+86 0579-86817938-836

[email protected]

Gearbox Planet 56mm 56JXL300K

Gearbox Planetary Kebisingan Rendah Gigi Heliks 56mm,

Kisaran Beban yang Diizinkan: 3N.m〜30N.m

Gearbox Planet Kebisingan Rendah

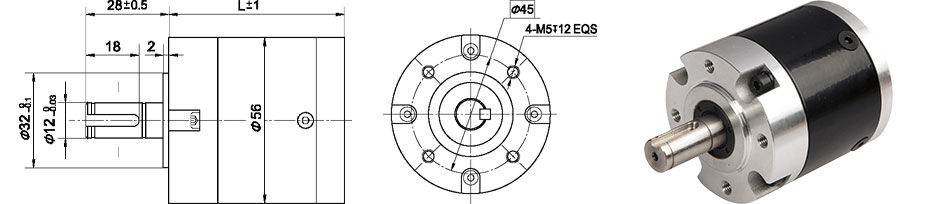

Dimensi

Parameter

Parameter Rasio Roda Gigi

Rasio Roda Gigi

Dimensi L

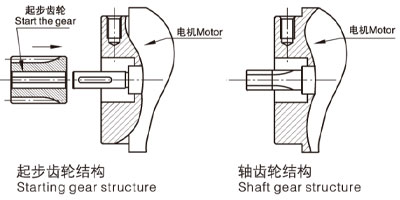

Gigi gandar, struktur awal

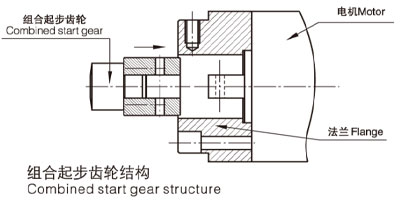

Struktur awal gabungan

Tahap1

4.2 ~9

47

64

Tahap2

15 ~38

59

72

Tahap3

54 ~ 163

78

91

Tahap4

196 ~ 691

90

103

Parameter

Parameter

Tahap1

Tahap2

Tahap3

Tahap4

Efisiensi transmisi

0.9

0.81

0.73

0.66

Torsi toleransi terukur

3N.m

12Nm

20Nm

30Nm

Torsi toleransi sesaat maksimum

Tiga kali torsi pengenal

Suhu pengoperasian

-10℃~ 80℃

Kelembapan lingkungan pengoperasian

20%~85%RH

Merekomendasikan kecepatan masukan

≤4000rpm

Arah masukan dan keluaran

Arah yang sama

Data Teknis

Bahan perumahan

Meta"Heliks plastik

Bantalan pada keluaran

Bantalan bola

Maks. Beban radial(10mm dari flensa)

≤200N

Maks. beban aksial poros

≤100N

Putaran poros secara radial (dekat flensa)

≤0,04mm

Permainan aksial poros

≤0,3mm

Serangan balik tanpa beban

≤1,5°

Gaya pas tekan poros, maks

≤300N

Skema pencocokan motor

Modul

Jumlah gigi

Tahap1

Tahap2

Tahap3

Tahap4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
