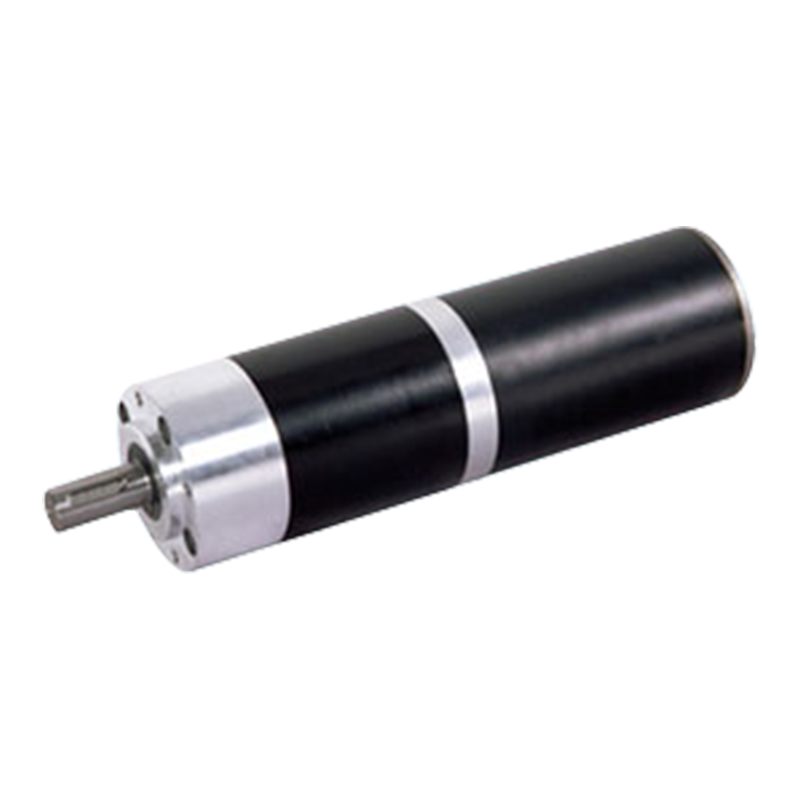

82JX1200K/80ZY125 82mm 120N.m Magnet Permanen DC Motor Roda Gigi Planet Disikat

82JX1200K/80ZY125 82mm 120N.m Magnet Permanen DC Motor Roda Gigi Planet Disikat

Motor roda gigi planet DC magnet permanen dirancang dengan kompatibilitas tegangan ganda 12V/24V untuk beradaptasi dengan skenario konsumsi energi yang berbeda. Kecepatan tanpa beban 2000-3500 rpm dan rasio transmisi 6-71 dapat secara akurat menyesuaikan torsi keluaran (hingga 120N.m) dan kecepatan untuk memenuhi kebutuhan daya dari instrumen presisi hingga peralatan tugas berat. Kombinasi inersia motor sebesar 274-440 kg·cm² dan torsi puncak 4,4N.m memastikan ketahanan benturan terhadap beban mendadak sekaligus merespons dengan cepat dengan inersia rendah (mulai dan berhenti <3ms). Konsumsi energi arus statis tanpa beban sebesar 22-30mA menyoroti efisiensi tinggi sistem elektromagnetik.

Sistem reduksi mengadopsi struktur roda gigi planet logam multi-gigi yang menyatu, dan mewujudkan pengoperasian dengan kebisingan rendah melalui desain pembagian beban, memastikan ketahanan kotak roda gigi di lingkungan yang keras seperti debu dan kelembapan. Kombinasi sasis logam kompak (panjang 24mm) dan kepadatan torsi 120N.m memungkinkannya menyeimbangkan kebutuhan output daya tinggi yang saling bertentangan dan integrasi sistem dalam skenario dengan ruang terbatas seperti jalur produksi otomatis dan peralatan medis.

Sistem parameter keseluruhan menunjuk pada standar ganda yaitu keandalan tingkat industri dan akurasi kontrol dinamis. Ini sangat cocok untuk skenario penggerak servo yang memerlukan start dan stop cepat, kepadatan torsi tinggi, dan toleransi lingkungan, seperti unit daya inti pada sambungan robot, meja putar presisi, dan bidang lainnya.

  • 82JX1200K/80ZY125 82mm 120N.m Magnet Permanen DC Motor Roda Gigi Planet Disikat

+86 0579-86817938-836

[email protected]

82JX1200K/80ZY125

Gearhead Planet OD 82mm,

Kisaran Beban yang Diizinkan: 120N.m

Motor Roda Gigi Planetary PM DC (Bahan Roda Gigi Cincin: Logam)

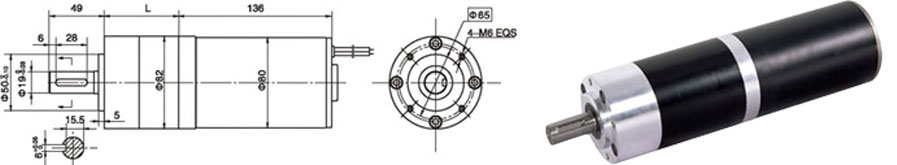

Dimensi

Data Teknis Motorik

Ketik

Nilai Tegangan VDC

Kecepatan tanpa beban r/mnt

Arus tanpa beban mA

Nilai Kecepatan r/mnt

Torsi terukurmN.m

Daya Keluaran W

Nilai mA saat ini

Torsi terhenti mN.m

Kios Saat Ini A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Data Teknis Motor Roda Gigi

Konfigurasi Motor DC 80ZY125-2420 (Motor DC 80ZY125-2420)

Rasio pengurangan

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Jumlah rangkaian roda gigi

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Panjang (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Kecepatan tanpa beban r/menit

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Kecepatan terukur r/mnt

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Torsi terukur N.m

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Maks. beban yang diizinkan dalam waktu singkat N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Konfigurasi Motor DC 80ZY125-2435 (Motor DC 80ZY125-2435)

Rasio pengurangan

4

7

14

19

25

32

50

64

71

90

116

152

195

Jumlah rangkaian roda gigi

1

1

2

2

2

2

3

3

3

3

3

3

3

Panjang (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Kecepatan tanpa beban r/menit

875

500

250

184

140

109

70

55

49

39

30

23

18

Kecepatan terukur r/mnt

688

393

196

145

110

86

55

43

39

31

24

18

14

Torsi terukur N.m

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Maks. beban yang diizinkan dalam waktu singkat N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

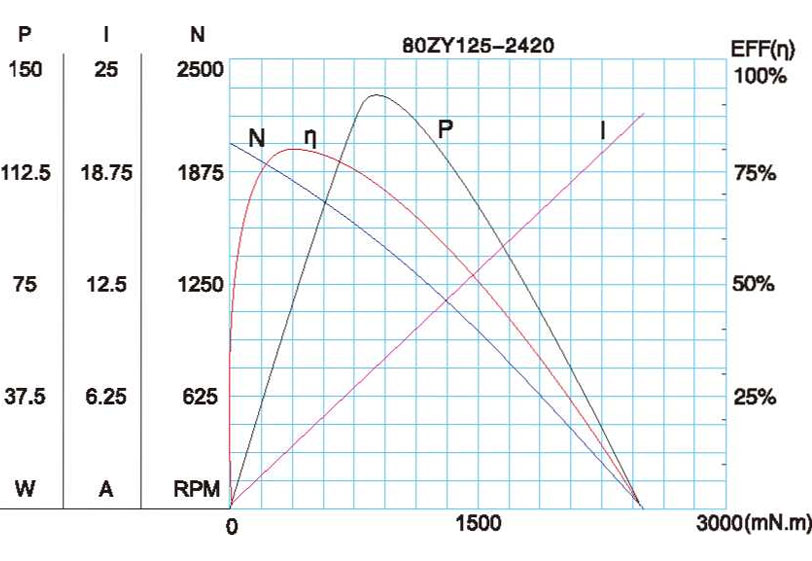

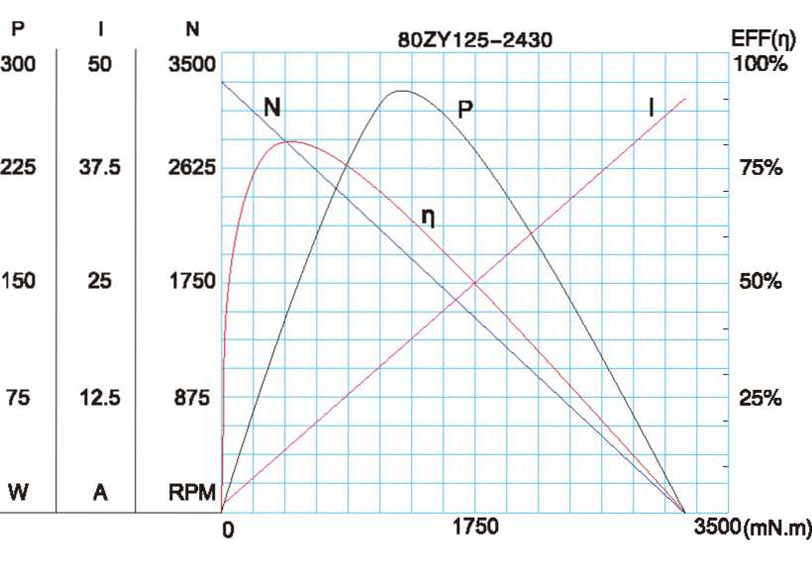

Gambar Ciri Motorik

A-34

Parameter teknis dapat berubah tanpa pemberitahuan sebelumnya.*
